Descripción

Especificaciones

(Alcance del suministro)

Max área de Escaneo único 1 y 2

2000 mm (X) x 1125 mm (Y)

Profundidad máxima de escaneo único* 1,2 y 3

1125 mm (Z)

Precisión volumétrica**

75 micras

Repeatibilidad**

35 micras

Espaciado de puntos

Mejor que 210 micras

Velocidad de escaneo

> 5,000,000

Tiempo de escaneo

< 15 segundos

Tiempo de procesamiento

< 30 segundos

Equipamiento periférico

Escaneo 3D, reposicionamiento automático, adquisición de mapas de textura, reproducción de color 3D, creación de secciones transversales, creación de bordes 3D, ingeniería inversa de bordes 3D a DXF/DWG, comparación de bordes 3D a DXF/DWG, proyección inversa de informes de desviación de color en parte, creación de nubes de puntos 3D en formatos PLY, STL, VRML, ASCII, creación de nubes de puntos textura mapeada, software de calibración.

Software de inspección 3D gratuito

Totalmente compatible con el software de inspección 3D gratuito estándar. La funcionalidad incluye comparación con modelos sólidos 3D, dimensionamiento, GD&T, secciones transversales, inspección de desviación de superficie completa, combinación de escaneos, informes personalizables, alineación automática de escaneo a CAD, mallado de nubes de puntos, procesamiento y filtrado, extracción de datos nominales del modelo CAD , comparación de 2 escaneos.

Opción de software de inspección 3D avanzada (Geomagic control)

Disponible bajo petición. Comparación con modelos sólidos 3D, GD&T, SPC, secciones transversales, inspección completa de superficies y bordes, creación de plantillas de informes, combinación automática de nubes de puntos, alineación automática de escaneo a CAD, procesamiento y filtrado automático de nubes de puntos, detección automática o reposicionamiento de esferas , creación de macros para una automatización completa, extracción automática de datos nominales del modelo CAD, comparación de 2 escaneos.

Ingenieria inversa 3D (paquete avanzado)

Disponible bajo petición. Creación de modelos sólidos 3D a partir de datos escaneados

Juego de calibración

Se incluyen de serie marcadores de referencia retrorreflectantes montados en una placa de acero con marco de reposicionamiento

Objeto de verificación de precisión

Incluido como estándar, barra de bolas calibrada

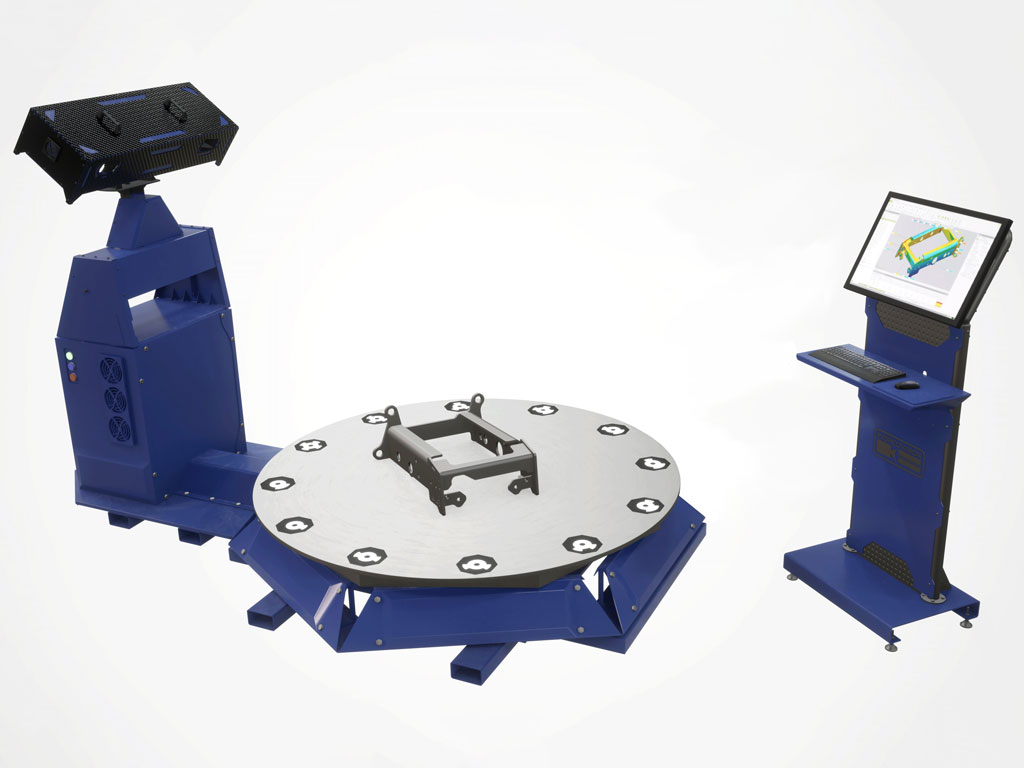

Construcción Opti Scan

Estructura de acero soldado con paneles de chapa plegada. Tocadiscos con marcadores LED retroiluminados

Carga máxima del plato giratorio automatizado (UDL)

100kg, carga más alta bajo petición

Cámara

> 65 megapíxeles

Fuente de Proyección

Proyector LED/láser

Cables de datos

HDMI, USB3 & Fibra Óptica

Fuente de alimentación

230 volt, fase única, 50 HZ o 110 Volt, fase únic, 60Hz bajo petición

El consumo de energía

13 amp máximo en 230 Volt, 20 amp máximo a 110 Volt

Directivas de la CE

Cumple con las Directivas de Maquinaria, Baja Tensión y EMC

Color de la pintura

RAL 9005: Negrp

Condiciones ambientales de funcionamiento

5-35 grados C

Cortina de luz

Requerido para el funcionamiento de la plataforma giratoria

Tamaño aproximado de ancho/profundidad/altura/peso

4249 mm (ancho) x 2662 mm (profundidad) x 2899 mm (alto) < 1500 kg

Embalaje estándar

Caja de exportación apta para transporte marítimo

Garantía

Garantía limitada de un año en hardware y software

Garantía extendida opcional

Garantía de dos o tres años (requiere la opción de software)

Opción de soporte de Software

El contrato de soporte anual proporciona actualizaciones de software gratuitas
